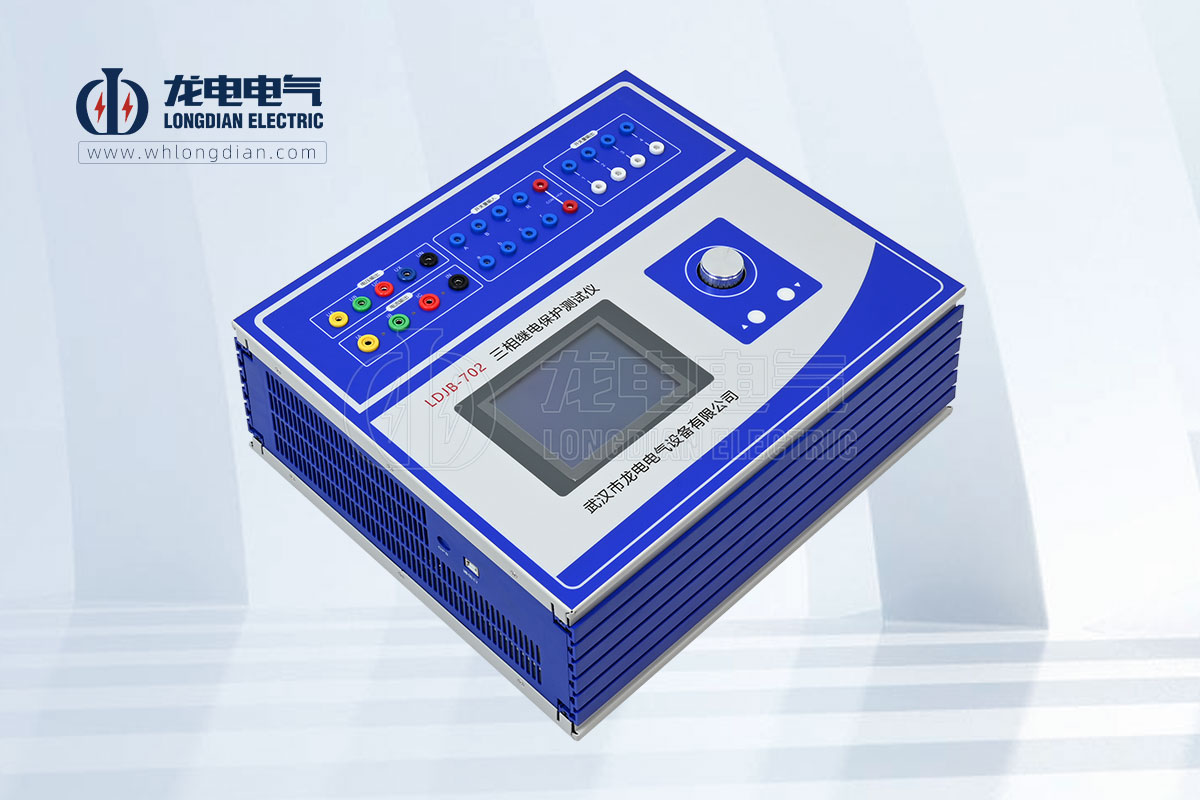

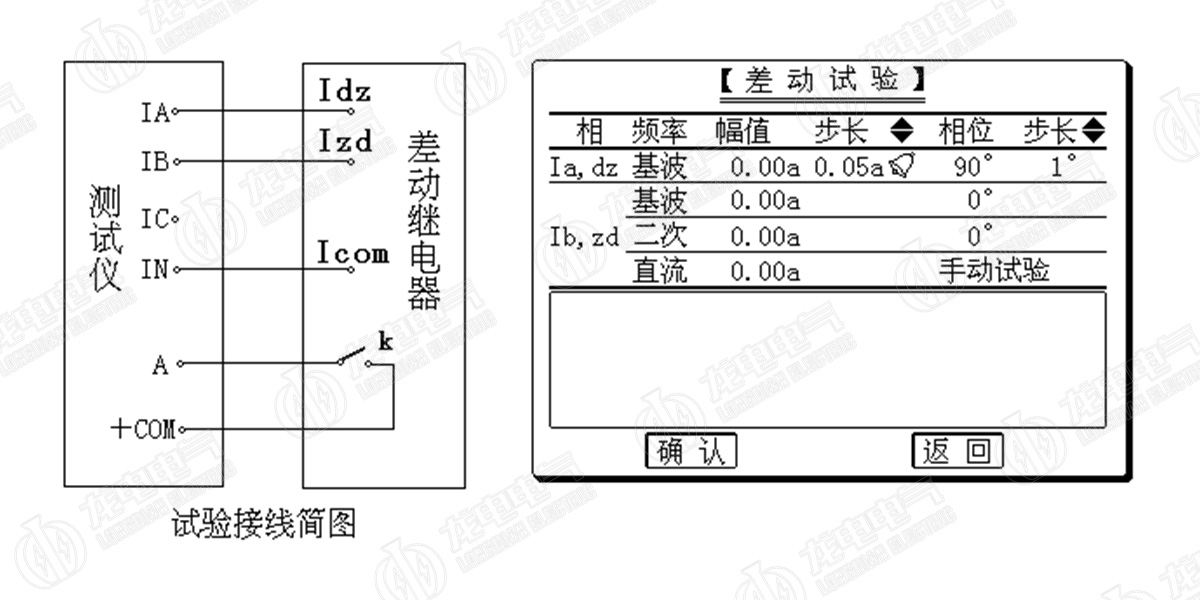

LDJB-702三相繼電保護測試儀差動試驗中，裝置從Ia、Ib端子輸出兩路電流，主要用于測試差動繼電器。

Ia相作動作電流Idz，固定為基波，可變幅度。

Ib相作制動電流Izd，可設定為直流、基波、二次電流，可設定各次的幅值。

做差動繼電器的比率制動特性時，在Izd的基波數值處設定制動電流值，做直流助磁特性時，在直流數值處設定電流值，做二次諧波制動特性時在二次電流處設定電流值。

Izd、Idz輸出交流時，最大電流30A；Izd輸出直流時，最大電流10A。

需要輸入的各種設定量：

Idz初值、變化步長、相位；

Izd各次量的幅值、相位；

手動變化 / 自動變化

試驗中可變化的變量為Idz幅值、 Idz的相位。

◆ 開入量：測試時，被測元件的接點可接入任一路開關量輸入端子中。

◆ 開出量：兩路輸出節點，一路跟蹤試驗的過程，在試驗按下“開始”時閉合，試驗“停止”時斷開；另一路跟蹤試驗數據的變化，即在試驗開始后第一次按動“▲”或“▼”按鈕時閉合，試驗“停止”時斷開。

◆ 數據記錄區：保護動作、返回時除記錄動作時間及返回時間外,又邊兩行顯示依次為動作、返回時Idz、Izd的各次電流值。

數據設定完畢后，選定“確認”，屏幕將顯示繼電器接點狀態圖，選定“開始”即開始輸出進行試驗，試驗中變化量可以自動變化也可手動變化，試驗方法類同交流試驗。當繼電器接點動作及返回時，屏幕上測試記錄區將顯示被測繼電器的動作時間和返回時間、Idz和Izd的電流值。
