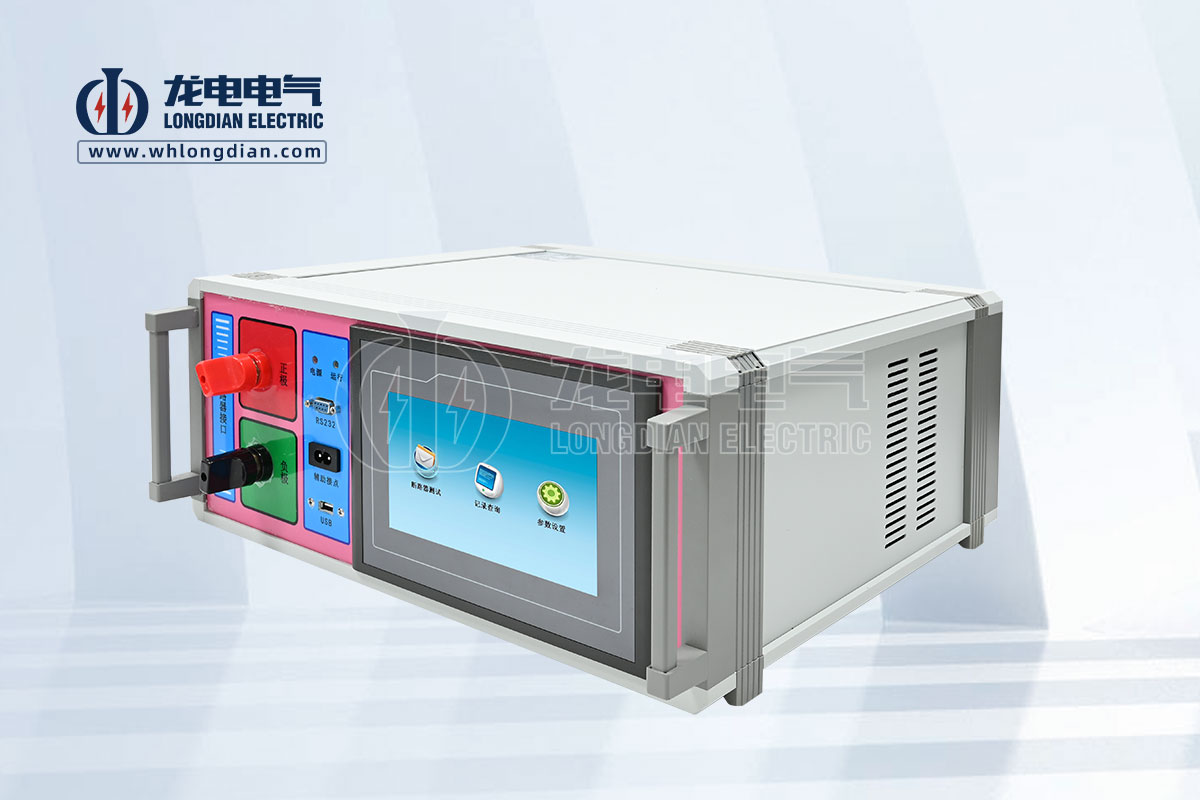

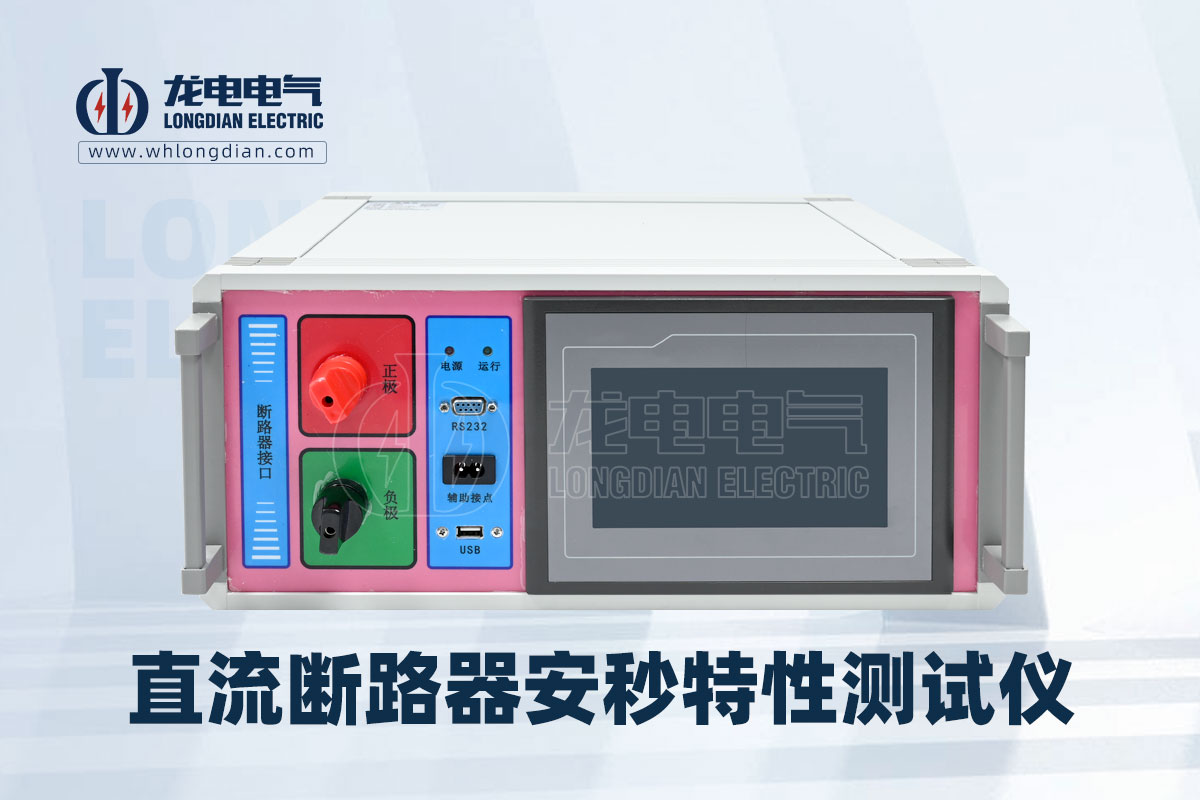

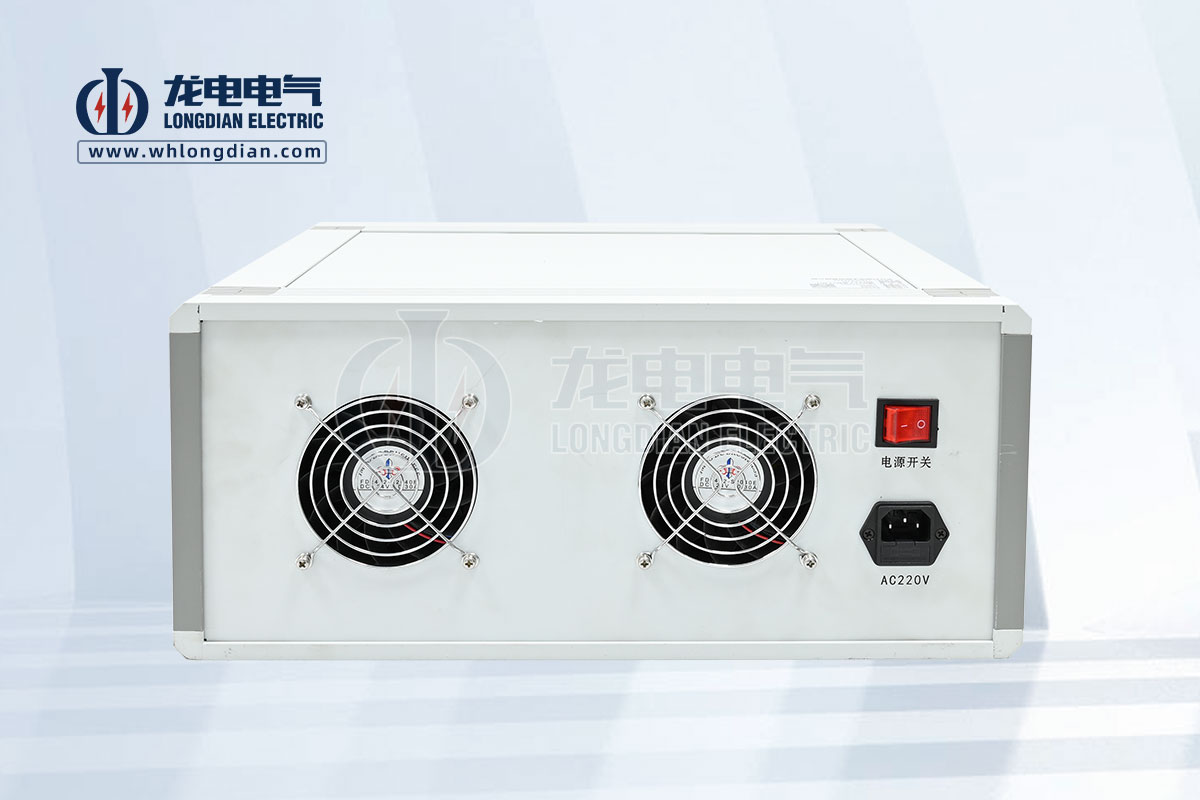

什么是直流斷路器安秒特性測試儀？

直流斷路器安秒特性測試儀是一種專門用于測量和分析直流斷路器動作特性的儀器。它通過模擬故障電流，測試斷路器在不同故障電流下的動作時間，從而評估斷路器的保護性能是否符合設計要求。

為什么需要進行安秒特性測試？

◆ 確保系統安全可靠運行： 通過測試，可以及早發現斷路器動作性能的偏差，避免因斷路器動作過遲或過早導致系統故障。

◆ 驗證斷路器整定值的準確性： 確保斷路器的保護范圍與系統要求相匹配。

◆ 評估斷路器的壽命： 通過多次測試，可以評估斷路器的機械壽命和電氣壽命。

◆ 滿足相關標準和規范的要求： 電力系統中，斷路器的安秒特性測試是重要的例行維護項目。

直流斷路器安秒特性測試儀的主要功能

◆ 模擬故障電流： 儀器可以產生不同幅值和波形的故障電流，模擬各種故障情況。

◆ 測量斷路器動作時間： 精確測量斷路器從接收到故障信號到完全切斷故障電流的時間。

◆ 記錄測試數據： 將測試數據存儲起來，以便分析和比較。

◆ 生成測試報告： 自動生成測試報告，方便用戶查看和存檔。

直流斷路器安秒特性測試的流程

◆ 準備工作： 檢查儀器和斷路器的工作狀態，連接測試線。

◆ 設置測試參數： 根據斷路器的額定電流、類型和保護要求，設置測試電流、時間等參數。

◆ 進行測試： 啟動測試程序，儀器自動產生故障電流，并記錄斷路器的動作時間。

◆ 分析測試結果： 將測試結果與斷路器的整定值和標準曲線進行比較，評估斷路器的動作性能。

◆ 生成測試報告： 生成詳細的測試報告，包括測試條件、測試結果和分析結論。

影響直流斷路器安秒特性的因素

◆ 斷路器的類型和結構： 不同類型的斷路器，其動作特性也不同。

◆ 環境溫度： 環境溫度的變化會影響斷路器的動作時間。

◆ 接觸電阻： 接觸電阻的大小會影響故障電流的大小，從而影響斷路器的動作時間。

◆ 輔助電源電壓： 輔助電源電壓的穩定性會影響斷路器的動作可靠性。

如何選擇直流斷路器安秒特性測試儀

選擇直流斷路器安秒特性測試儀時，應考慮以下因素：

◆ 測試電流范圍： 應覆蓋被測斷路器的額定電流范圍。

◆ 測試時間精度： 測試時間精度越高，測試結果越準確。

◆ 功能： 是否具有自動測試、數據存儲和報告生成等功能。

◆ 便攜性： 是否便于攜帶到現場進行測試。

直流斷路器安秒特性測試儀是保障電力系統安全可靠運行的重要工具。通過定期對直流斷路器進行安秒特性測試，可以及時發現潛在的故障隱患，提高系統的可靠性。
