在現代電力系統中，電力電纜線路如同電力輸送的“血管”，其安全穩定運行至關重要。為了確保電纜線路的可靠性，需要運用多種專業儀器進行檢測。這些儀器就像是醫生手中的診斷工具，能夠精準地發現電纜線路存在的問題，為電力系統的正常運行保駕護航。

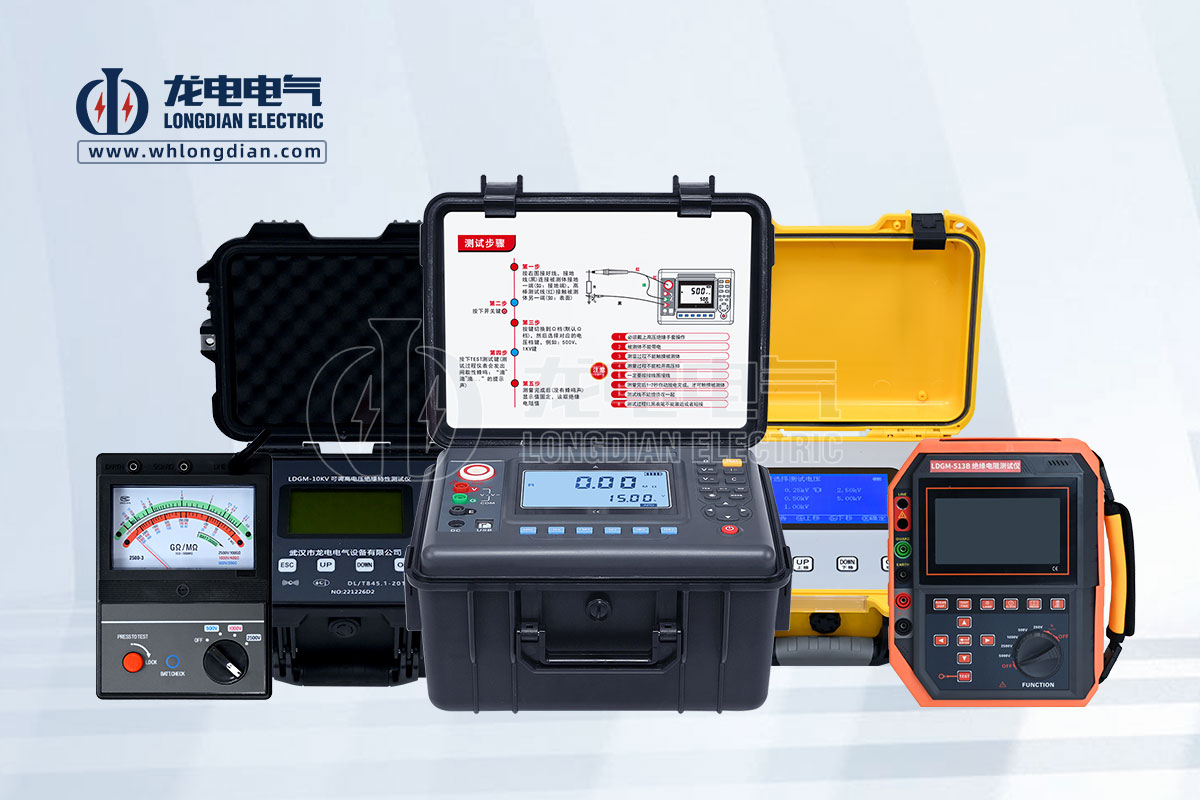

① 絕緣電阻測試儀器——兆歐表

兆歐表，也被稱為搖表，是檢測電纜絕緣電阻的常用儀器。它的工作原理基于歐姆定律，通過手搖發電機產生直流電壓，施加于被測電纜的絕緣電阻兩端，依據電流和電壓的比值來確定絕緣電阻大小。

在實際應用中，對于額定電壓為1kV及以上的電纜，通常使用2500V兆歐表；1kV以下的電纜則采用1000V兆歐表。例如在新電纜安裝前，使用兆歐表檢測其絕緣電阻是否符合要求，能有效判斷電纜絕緣性能的優劣，防止在運行過程中因絕緣不良而引發絕緣擊穿等故障。就像在建筑施工中，新鋪設的電力電纜在投入使用前，必須經過兆歐表的嚴格檢測，確保其絕緣性能達到標準，為后續的電力安全輸送奠定基礎。

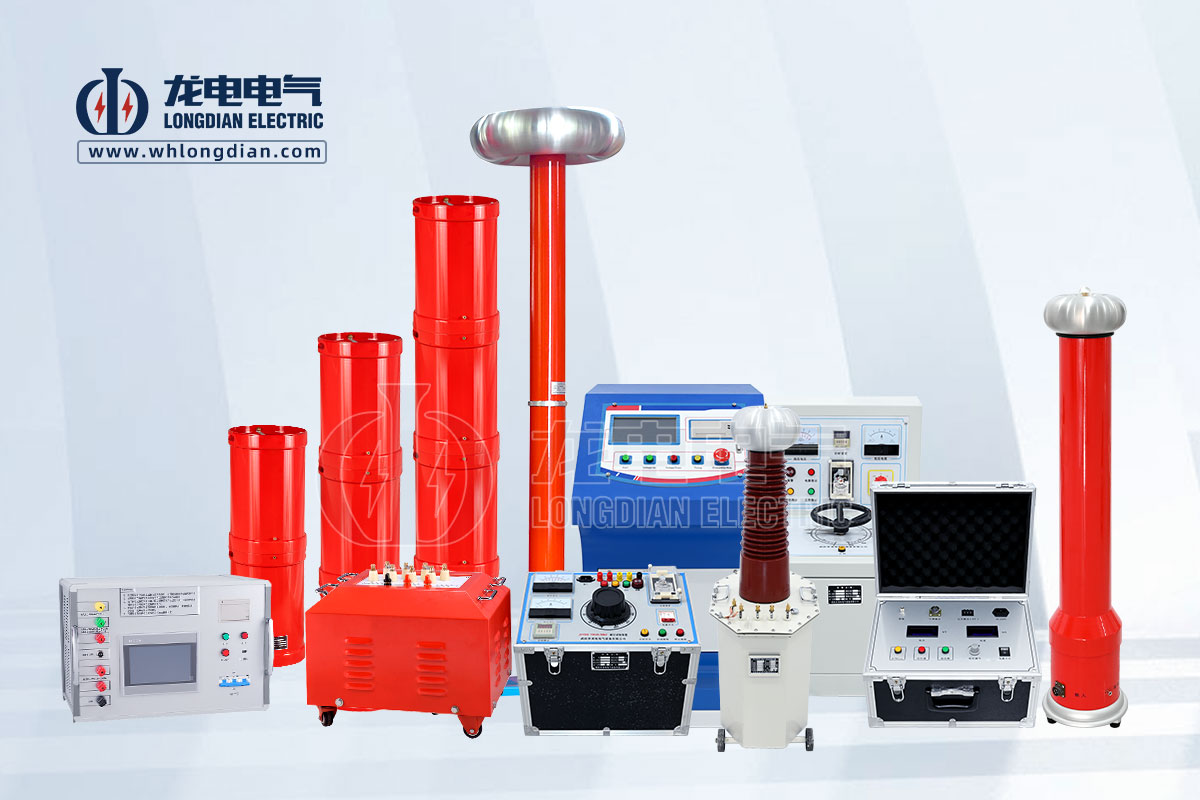

② 耐壓測試儀器——串聯諧振耐壓試驗裝置

串聯諧振耐壓試驗裝置在電力電纜檢測中起著關鍵作用。它利用電抗器和被試品電容產生串聯諧振，使回路達到諧振狀態。此時，電抗器的電感和被試品的電容相互抵消，電源只需提供很小的有功功率，就能在被試品上產生很高的試驗電壓。

這種裝置主要用于對電力電纜進行耐壓試驗，檢測電纜在規定電壓下的絕緣耐受能力。無論是新安裝的電纜還是經過檢修后的電纜，進行耐壓試驗都是必不可少的環節。它能夠像一位嚴格的考官，精準地檢驗出電纜絕緣中的薄弱環節，如局部放電、絕緣老化等問題。例如在大型變電站的電纜安裝工程中，串聯諧振耐壓試驗裝置會對每一段電纜進行嚴格的耐壓測試，只有通過測試的電纜才能接入電網運行，確保整個電力系統的安全穩定。

③ 局部放電檢測儀器——局部放電檢測儀

局部放電是電力電纜絕緣老化和損壞的重要征兆，而局部放電檢測儀就是專門用于檢測這一現象的“利器”。其工作原理主要基于脈沖電流法，當電纜內部發生局部放電時，會產生高頻脈沖電流。這些電流信號通過耦合電容或傳感器被檢測到后，儀器會對其進行放大、濾波、分析等處理，從而確定局部放電的位置和放電量等關鍵參數。

對于運行多年的電纜，定期使用局部放電檢測儀進行檢測，可以及時發現潛在的絕緣故障隱患，為電纜的維護和更換提供科學依據。好比對一位長期工作的“電力員工”進行定期體檢，局部放電檢測儀能夠敏銳地察覺到電纜內部的細微異常，提前發出預警，避免因小問題引發大故障，保障電力傳輸?shù)倪B續性和可靠性。

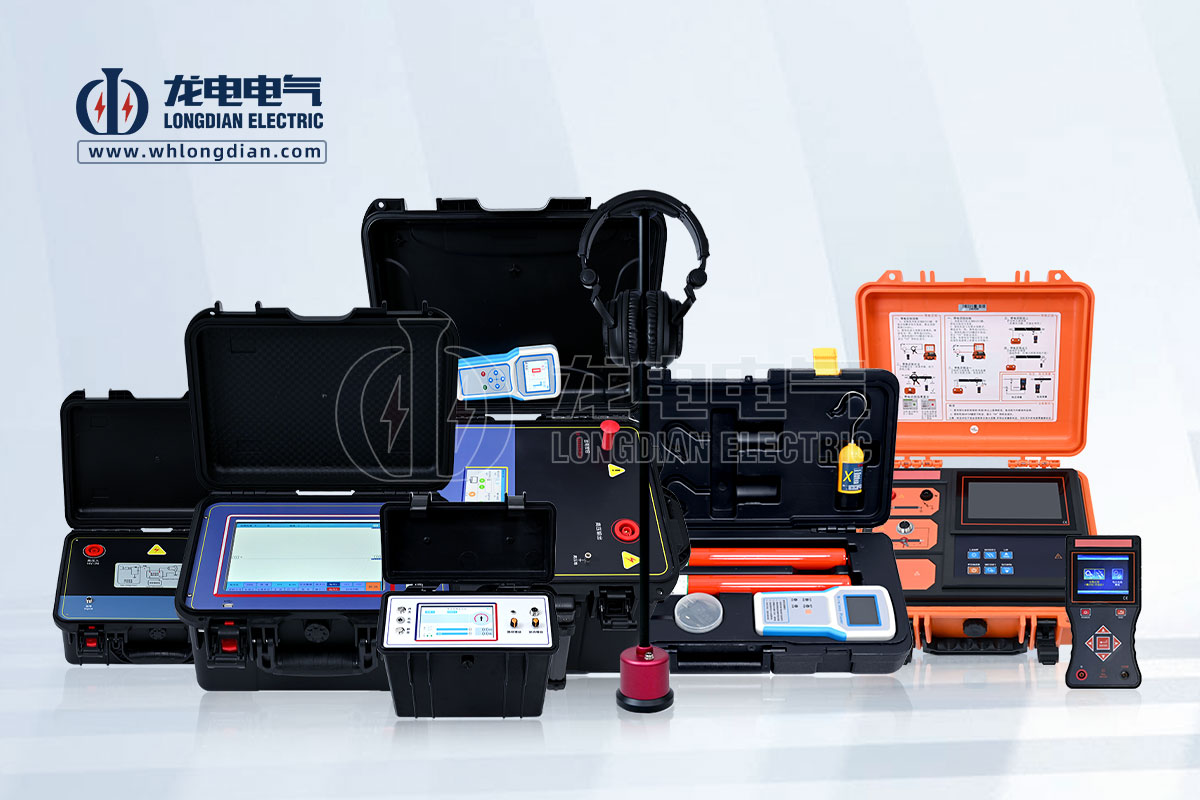

④ 故障定位儀器——電纜故障測試儀

當電纜發生故障時，如短路、斷路等，電纜故障測試儀就成為了快速查找故障點的“救命稻草”。它通常采用脈沖反射法，在電纜一端施加一個脈沖信號，當信號在電纜中傳播遇到故障點時會發生反射。通過測量反射信號與發射信號之間的時間差，并結合電纜的波速，就能準確計算出故障點到測試端的距離。有些高級的電纜故障測試儀還利用音頻信號來輔助定位故障點，進一步提高了定位的準確性和效率。

在城市供電等場景中，一旦電纜出現故障，電纜故障測試儀能夠迅速行動，快速、準確地定位故障位置，大大縮短故障修復時間，減少停電損失。例如在繁華的市區，某條供電電纜突發故障，電纜故障測試儀可以在短時間內確定故障點，維修人員能夠迅速趕赴現場進行搶修，盡快恢復供電，保障城市的正常運轉和居民的生活需求。

⑤ 電纜路徑探測儀器——電纜路徑探測儀

在電纜鋪設和維護過程中，了解電纜的路徑是至關重要的，而電纜路徑探測儀就是完成這一任務的得力工具。它一般通過向電纜施加特定頻率的信號，然后利用接收裝置探測信號的位置來確定電纜的路徑。其中，有些路徑探測儀采用電磁感應原理，發射機向電纜施加交變磁場，在電纜周圍產生感應磁場，接收機通過檢測感應磁場來確定電纜的走向。

在城市道路改造、地下管線施工等工程中，電纜路徑探測儀發揮著重要作用。它可以幫助施工人員準確知曉地下電纜的位置，避免在施工過程中誤挖電纜，造成電力中斷和安全事故。同時，對于電纜的規劃和管理，電纜路徑探測儀也提供了重要的信息支持，確保電纜線路的合理布局和有序管理。
