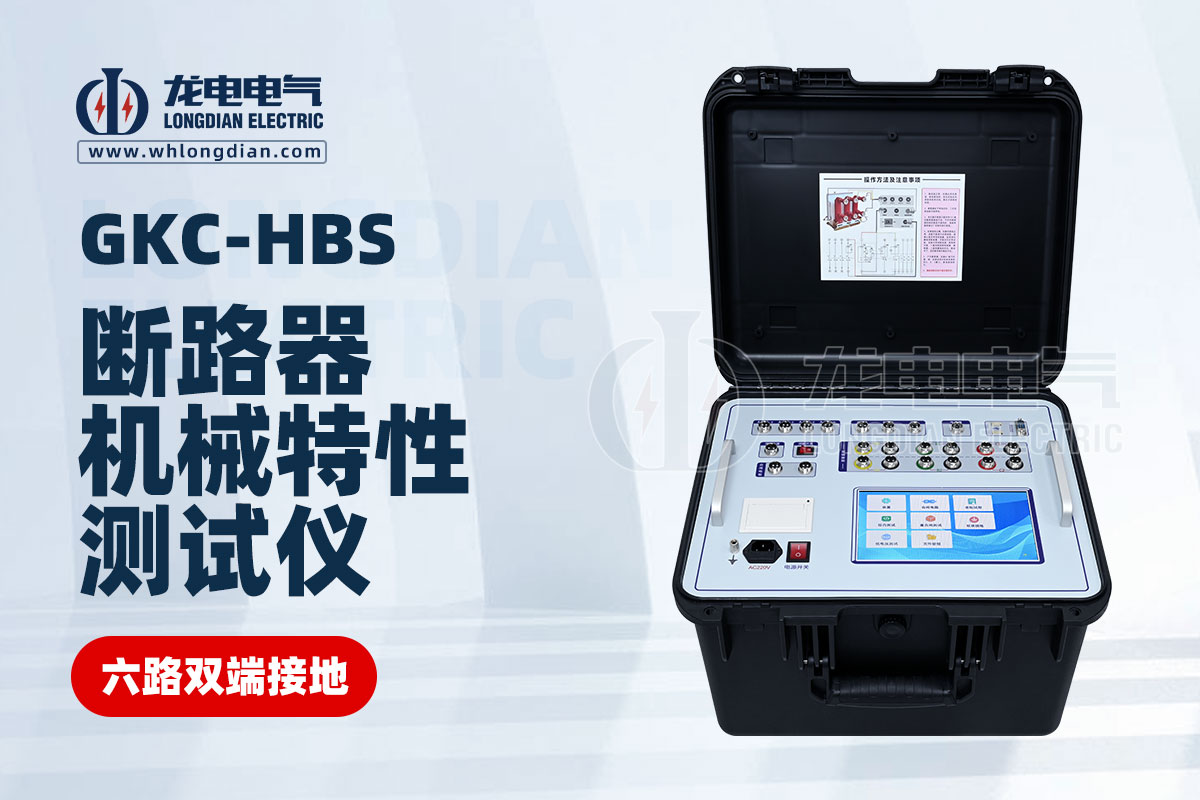

斷路器機械特性測試儀是電力系統中診斷斷路器健康狀態的核心工具，能精準捕捉斷路器操作過程中的關鍵參數，提前預警機械故障。以下是其核心功能及應用場景的詳細解析：

基礎功能：全方位捕捉機械動作參數

1. 時間參數測試

• 分合閘時間：測量斷路器從接到分 / 合閘指令到觸頭完全分離 / 閉合的時間（如分閘時間需≤60ms for 快速斷路器），判斷動作響應速度是否達標。

• 同期性測試：檢測三相觸頭動作時間差（要求≤5ms），避免因三相不同步導致的相間短路風險。

• 觸頭接觸 / 分離時間：記錄主觸頭、輔助觸頭的動作時序，排查聯動機構卡頓或磨損問題。

2. 速度與行程測試

• 剛合 / 剛分速度：合閘瞬間觸頭碰撞速度（影響接觸可靠性）、分閘初始速度（決定滅弧能力），異常值可能預示彈簧疲勞或傳動卡澀。

• 平均速度曲線：繪制觸頭運動的 “時間 - 行程 - 速度” 三維曲線，直觀顯示運動過程是否平穩，是否存在速度突變（如齒輪磨損、潤滑不足）。

• 超行程 / 開距測量：合閘后觸頭的壓縮量（超行程）和分閘時的觸頭間距（開距），確保電氣接觸壓力和絕緣距離符合標準。

3. 觸頭彈跳檢測

• 彈跳次數 / 時間：合閘時觸頭因機械振動產生的短暫分離現象（允許≤3 次，持續時間≤2ms），超標會導致觸頭燒蝕、接觸電阻增大。

擴展功能：深挖潛在故障隱患

1. 操作機構特性分析

• 線圈電流波形：監測分 / 合閘線圈的電流變化曲線，判斷線圈是否老化、鐵芯是否卡滯（如電流峰值異常或持續時間過長）。

• 操作電壓適應性：測試不同電壓下（如額定電壓的 80%~110%）的動作特性，驗證斷路器在電壓波動時的可靠性（防拒動 / 誤動）。

2. 振動與噪聲監測（智能型）

• 振動信號采集：通過加速度傳感器捕捉操作時的振動波形，AI 算法識別異常振動模式（如軸承損壞、螺栓松動），比傳統人工聽診更精準。

• 噪聲頻譜分析：結合麥克風陣列，區分正常操作噪聲與異常摩擦、碰撞聲，輔助定位機械部件缺陷。

3. 數據對比與趨勢分析

• 歷史數據比對：存儲歷次測試數據，自動生成趨勢曲線（如分閘時間逐年增長），預判部件老化趨勢（如彈簧彈性衰減）。

• 標準閾值預警：內置 IEC、GB 等行業標準，實時標注超標參數（如彈跳時間＞2ms 時紅色報警），減少人工判讀誤差。

智能與便捷特性：提升測試效率

1. 多維度測試能力

• 兼容多種斷路器類型：支持 SF6、真空、少油等不同滅弧介質的斷路器，適配柱上開關、GIS 組合電器等不同安裝場景。

• 自動化測試模式：一鍵啟動 “全項目測試”，自動完成分合閘操作、參數采集、報告生成，單臺設備測試耗時從傳統 2 小時壓縮至 15 分鐘。

2. 數字化交互體驗

• 觸屏操作與圖形化界面：彩色液晶屏實時顯示動態曲線（如觸頭運動軌跡），支持手勢縮放、參數標注，降低操作門檻。

• 無線傳輸與云端管理：通過藍牙 / Wi-Fi 將數據同步至 PC 或手機 APP，支持遠程在線分析（如運維人員異地審核測試報告）。

3. 安全輔助功能

• 防誤操作保護：測試前自動檢測接線是否正確，合閘狀態下禁止分閘測試（避免帶負荷分?jǐn)啵Ｕ先藛T與設備安全。

• 電源適配方案：支持 AC220V/DC110V 雙電源輸入，內置鋰電池續航 8 小時，滿足戶外無電源場景使用。

典型應用場景

• 新設備驗收：出廠前全參數測試，確保斷路器機械性能達標（如某變電站新購 10kV 真空斷路器，通過測試儀發現三相同期性偏差 7ms，退回廠家整改）。

• 定期預防性試驗：結合 “狀態檢修” 策略，每 1~3 年測試一次，提前發現觸頭磨損（如某電廠斷路器彈跳次數從 1 次 / 3 年增至 5 次 / 年，及時更換觸頭組件）。

• 故障后診斷：跳閘事故后快速定位機械故障（如某線路短路跳閘后，測試儀顯示分閘時間 150ms 超標，排查發現分閘彈簧斷裂）。

總結：小設備，大作用

斷路器機械特性測試儀不僅是 “數據采集器”，更是電力系統的 “機械健康檢測儀”。通過精準捕捉分合閘過程的毫秒級細節，它讓斷路器的 “亞健康狀態” 無所遁形，為預防性維護提供科學依據，從源頭降低拒動、誤動等惡性事故風險，守護電力系統的可靠運行。

一句話概括：測時間、測速度、測彈跳、測同期性，揪出機械隱患，讓斷路器 “指哪打哪，分合精準”！ ?
