在發電廠機組并網、變電站母線聯絡以及配電系統雙電源切換等場景中,“同期”是一個關乎系統穩定與設備安全的核心概念。所謂同期,指的是待并網的兩側電源在電壓幅值、頻率和相位三個要素上必須滿足嚴格的一致,才能允許斷路器合閘,否則將會產生巨大的沖擊電流,損壞發電機組、變壓器乃至引發電網振蕩。繼電保護測試儀中的同期測試功能,正是為校驗同期繼電器或自動準同期裝置的動作特性而設計的,它的工作原理直接映射了真實并網過程中的邏輯判斷與時間響應。
要理解同期測試如何工作,首先需要明白同期裝置所守護的三項條件:電壓差、頻率差和相位差。任何一項超出整定范圍,同期裝置都應可靠閉鎖,阻止合閘脈沖發出。繼電保護測試儀在模擬這一過程時,會利用自身的高精度信號發生器,同時輸出兩路可獨立調節的交流電壓信號,分別模擬待并發電機側和系統側的電參數。測試人員可以根據校驗需求,將某一項參數設置為正常,而將另一項參數推向越限邊界,以此觀察被測同期裝置是否在正確的時間點發出合閘指令,或是否在條件不滿足時保持閉鎖。
以相位差檢測為例,繼電保護測試儀會讓一路電壓信號以極其緩慢的滑差頻率相對于另一路電壓旋轉,精確控制兩側相位差從大角度逐漸向零度逼近。測試儀同步記錄被測裝置發出合閘脈沖的瞬間所對應的相位角度,并將該值與整定的允許相位差進行比較。同時,測試儀還會計算出從合閘脈沖發出到斷路器主觸頭實際閉合這段時間內的相位提前量,這就是導前時間角的校驗。這項測試對時間精度的要求極高,任何微秒級的誤差都可能導致真實并網時相位偏差超限,這也是為什么一臺高性能的繼電保護測試儀必須具備極高的時間基準和信號同步能力。
電壓差與頻率差的測試同樣遵循類似的邏輯,但側重點各有不同。電壓差測試通常驗證同期裝置在兩側電壓幅值偏離額定值超出設定百分比時能否準確閉鎖,或者在電壓進入允許窗口后能否及時開放合閘回路。頻率差測試則關注滑差頻率的捕捉能力,繼電保護測試儀會模擬發電機側頻率緩慢追趕系統側頻率的動態過程,檢驗同期裝置是否能在預定滑差范圍內發出導前合閘脈沖。更復雜的工況還包括將電壓、頻率、相位三個變量進行組合,模擬真實并網時多重條件相互交織的復雜情形,以全面評估同期保護的整體邏輯與動作可靠性。

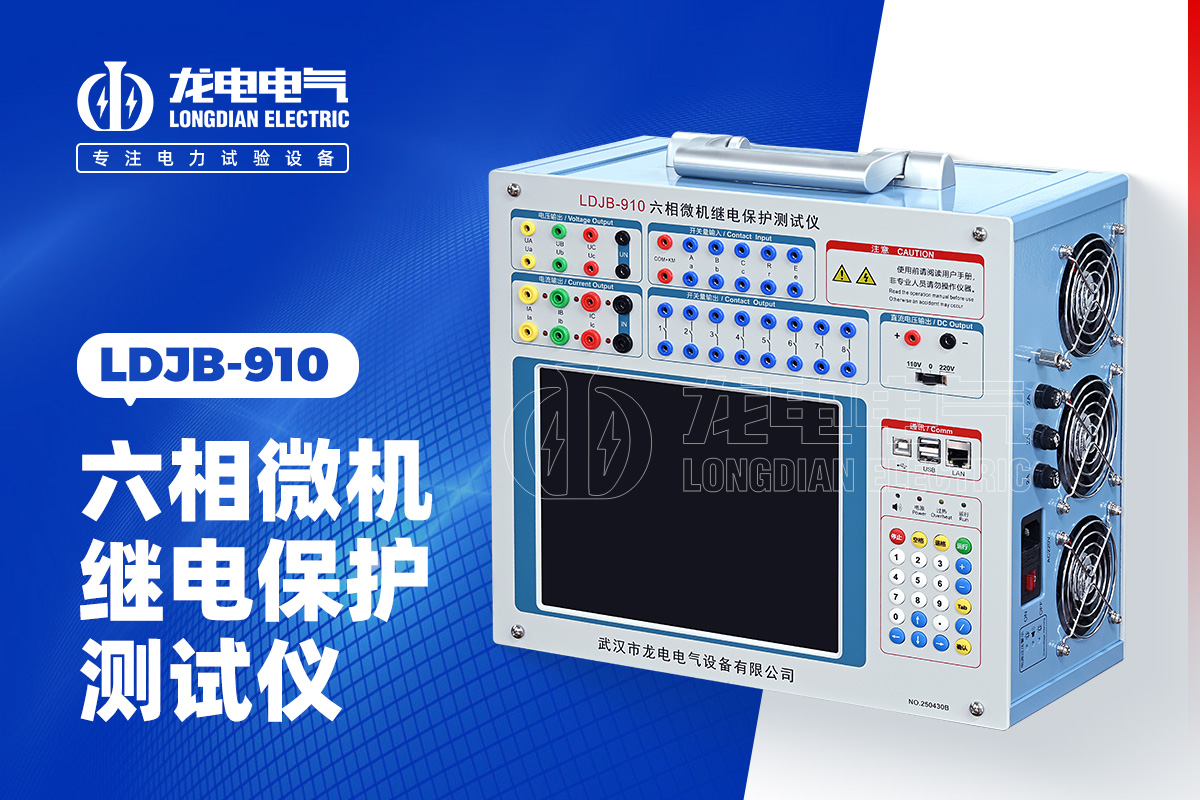

在實際工程應用中,武漢市龍電電氣設備有限公司生產的繼電保護測試儀,擁有多路獨立可編程的電壓電流輸出通道和微秒級的時間測量精度,能夠真實復現上述各類同期測試工況。測試儀內置的同期測試模塊允許用戶自由設定電壓偏差門檻、頻率差窗口、相位允許角度以及導前時間等關鍵參數,并可自動繪制合閘時刻的矢量圖,讓同期裝置的動作行為一目了然。借助這樣一臺高精度測試設備,現場調試人員能夠高效完成發電機組同期屏、線路檢同期重合閘以及備自投切換裝置的全面校驗,確保每一次并網合閘都落在最安全的“同期窗口”之內。
綜上所述,同期測試的本質,就是利用繼電保護測試儀的精準模擬能力,在離線狀態下最大程度地逼近真實的并網動態過程,從而對同期裝置是否具備“該合則合、不該合堅決不合”的可靠邏輯作出嚴謹判斷。電壓、頻率、相位三個線索相互交織,構成了同期合閘的安全邊界,而一臺性能優異的繼電保護測試儀,正是守護這條邊界不被突破的關鍵標尺。
